Description

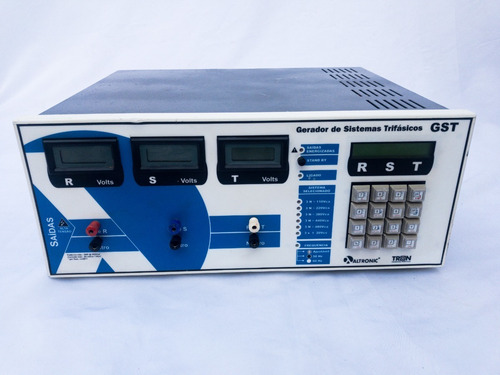

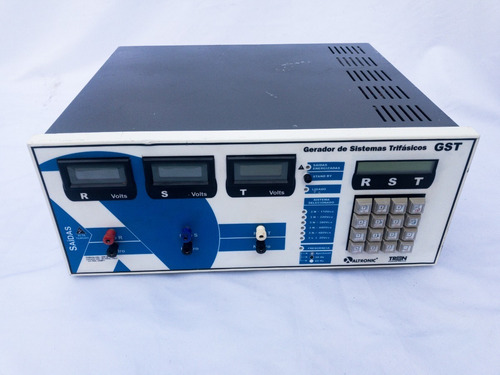

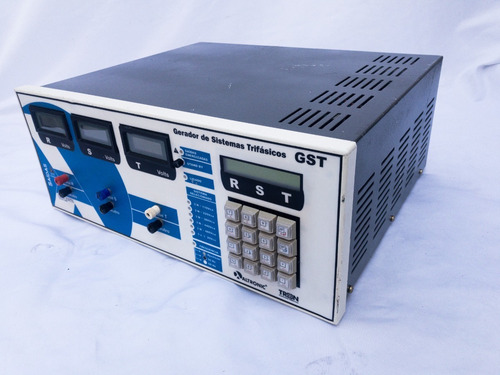

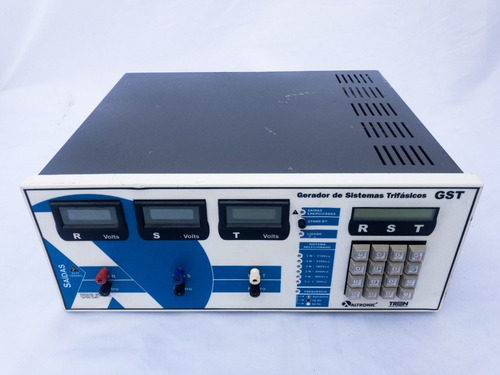

O Gerador de Sistemas Trifásicos – GST – é um equipamento desenvolvido nos laboratórios da TRON Controles Elétricos para ajuste de referenciais de dispositivos monitores de redes monofásicas e trifásicas. O sistema dispõe de processamento microcontrolado que permite versatilidade na sua operação, atendendo a todos os requerimentos de testes dos monitores de rede e a aplicações em bancadas de laboratórios.

O equipamento gera os principais sistemas trifásicos (110, 220, 380, 440 e 480Vca), pode ser utilizado em modo fase-neutro (dispondo de três sistemas monofásicos independentes), ou configurar três fontes de tensão de corrente-contínua (cc), independentes e ajustáveis de 0 a ±25,5Vcc. O operador tem acesso aos parâmetros dos sistemas de rede trifásica R , S , T e Neutro sendo possível, com comandos simples, interferir sobre estes de modo a simular condições específicas necessárias às atividades de estudo, ajuste ou teste de equipamentos. Para operar, o GST necessita apenas de alimentação monofásica 110 ou 220 Vca.

Com o emprego de modernos recursos de processamento, o GST é capaz de reproduzir com facilidade diversas condições pré-definidas de uma rede trifásica, bem como de criar condições variáveis de estados com um único comando do operador. Sua versatilidade de operação é complementada pela indicação do estado de cada uma das fases do sistema, com informações tipo: percentual do valor da amplitude nominal; ângulo de fase; tensão real de saída fase-neutro ou tensão cc selecionada; além de indicações de estados do próprio equipamento.

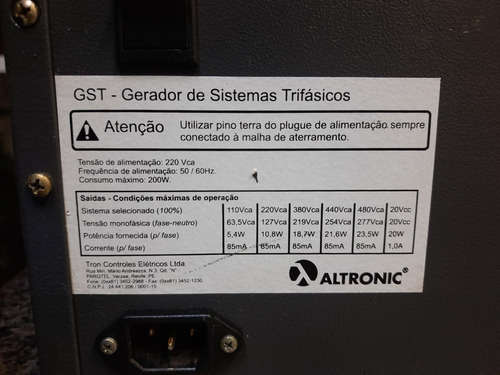

ESPECIFICAÇÕES:

– Tensão de alimentação: 187 a 265 Vca monofásico (quando em 220 Vca)
– freqüencia de alimentação: 50/60 Hz
– Consumo máximo nominal: 1A a 220 Vca/ 2A a 110 Vca
– Sistemas de saída: 110, 220, 380, 440 e 480 Vca Trifásicos – R, S, T e N
(selecionáveis via teclado), compostos por três monofásicos
independentes e defasados de 120º; Três fontes de tensão cc
independentes ajustáveis de 0 a ± 25,5 Vcc.
– Faixa de controle de amplitude: 0 a 127,5% do sistema nominal selecionado
– Passo de incremento da amplitude: ± 0,5%
– Faixa de controle de ângulo de fase: 0 a ± 60º a partir do fasor nominal
– Passo de incremento do ângulo de fase: ± 1,5º
– Indicação das tensões: Display LCD de 3 dígitos
– Resolução dos valores de saída: 0,5% (da nominal do sistema selecionado) na
amplitude e 1,5º no ângulo de fase
– Precisão: Erro < 2% da nominal do sistema selecionado
Erro < 2% da nominal do sistema selecionado ± 1 dígito
– Corrente máxima de saída: 85 mAac (por fase) / 1Acc (por fase)
– Frequência de saída: 50/60 Hz ou valores de 40,0 a 69,8 Hz selecionáveis via teclado
– Precisão em frequência : Erro < 0,2% sobre o valor indicado

FUNÇÕES ESPECIAIS:
– Geração de assimetria modular:
Queda gradual de cada uma das três fases (uma a
uma), iniciando em 90%, até o valor de 84% da nominal
seguido de elevação gradual até o valor de 90%,
finalizando com nominal. (Passos com 1s de duração)

– Sobre-tensão no sistema:
Elevação gradual da amplitude do sistema, iniciando em
110%, até 120% da tensão nominal, seguido de redução até
110% e finalmente com retorno à tensão nominal. (Passos
com 1s de duração).

– Sub-tensão no sistema:
Queda gradual da amplitude do sistema trifásico,
iniciando em 90%, até 80% da tensão nominal, seguida de
elevação até 90% e finalmente com retorno à tensão
nominal. (Passos com 1s de duração)

Tempo máximo de envio de 24h após confirmação da compra (POSTAMOS SEMPRE COM URGÊNCIA).

Todos os equipamentos e componentes são testados e revisados por técnicos especializados e possuem garantia.

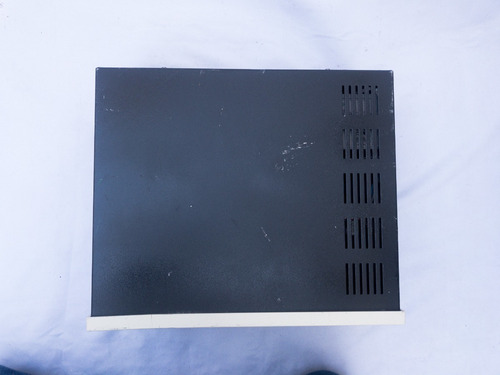

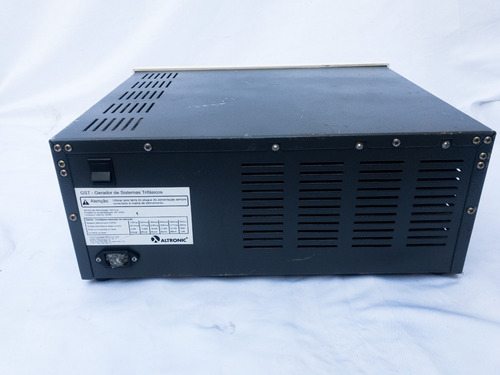

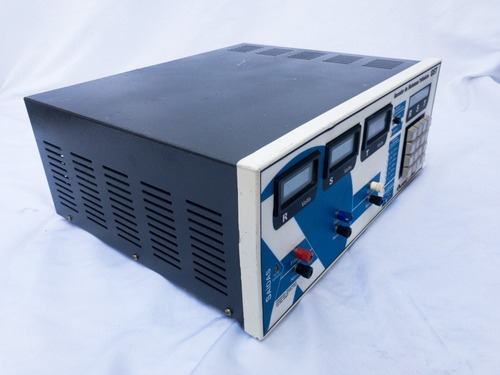

Fotos reais do produto vendido.

Qualquer dúvida estamos a disposição.
